底盤品牌:
總質量:
外形尺寸:
品牌優勢
中集藍為主體色調,不同模塊分色處 理,使得整車更加美觀大氣; 高亮耐腐蝕油漆,提升整車質感; 內置式升降護欄的應用,在確保安全 使用的同時,外觀沒有一絲雜亂。
人性化
快拆式防溢流探桿, 免除每次蒸罐時拆卸 的螺栓的麻煩。
頂部菱形鋁網防滑,噴 涂黃色,避免了夜間行 走踏空和絆倒的風險。
高端滅火器存放箱, 有效避免滅火器污損; 外傾式設計,讓滅火 器觸手可及,搶贏緊 急情況下的黃金10秒。
折疊式爬梯,上下罐 體更加輕松;加大告 示牌,介質屬性一目 了然。
加寬防滑爬梯橫檔,任何惡劣雨雪天 氣下都能堅實的踏出每一步。
綠色環保
主要閥件全部采用不銹鋼材 質,確保適裝更多的介質。 閥件全部來自國內優秀的供 應商,防止介質污染,跑冒。
核心技術
第三代全承載歐洲技術
整體受力更均勻,抗液體沖擊更強,罐體內應力小,使用壽命更長。
罐體下方在牽引銷、支撐裝置、后懸掛三處橫向布置托架,橫向托架環抱罐體,承受罐體 向下傳遞的垂向載荷,垂向彎矩則由罐體本身承載。相對于半承載結構,全承載式結構完全避 免了因局部應力集中導致罐體開裂、滲漏的風險。
關鍵結構對比 通過關鍵部位的CAE對比分析顯示,全承載式結構消除常規縱 梁結構在罐體出現的局部應力集中現象,結構安全系數大大提高, 同時,罐體兩側斜撐根部出現的大應力也得到大幅度降低徹底解決 斜撐開裂現象。
流固耦合技術
通過罐體內部流固耦合及拓?fù)鋬?yōu)化分析,以及大曲率(大R?。o(wú)損沖壓防浪板技術、液體涌動更小,較少對防 浪板及封頭的沖擊,減少靜電產生
1、罐體內部拓?fù)鋬?yōu)化——通過流體分析,合理布置防浪板位 置及開孔尺寸,確保防浪板受力更加均勻,并有效減少液體涌動。
2、大曲率(大R?。o(wú)損沖壓防浪板——強度更高,板材內 部金相組織無損傷。
車身姿態控制技術
引入歐洲軸荷分布設計技術,搭配歐洲安全穩定控制系統以及GVC加速度矢量控制系統,提高在極限操控下的 車身穩定性,確保車輛安全。
1、引入歐洲軸荷分布設計技術——通過歐洲實運路面數據收 集,結合三維設計軟件設計,使車輛車輛重心處在中軸線上,確保 車輛的行駛的穩定性。
2、搭配歐洲安全穩定控制系統——采用全套歐洲進口制動控 制系統,并根據液罐車制動習慣優化軟件程序,保證制動性能的柔 和性。
3、加速度矢量控制系統——行走機構采用寬翼面縱梁設計底架更為穩定,采用寬輪距車軸及大偏距輪輞,輪胎跨距更大,在急轉、急 剎車時保證車身穩定性。
主、被動后防撞技術
后尾主動防撞預警,以及超長后尾防撞距離,尾部封頭撞擊試驗,尾部防撞梁剛性試驗,碰撞后移技術的加 持,減少車輛被追尾的幾率以及減輕追尾后罐體的損傷,保證危險貨物的安全。
1、被動后防撞技術——尾部封頭撞擊試驗。
2、被動后防撞技術——整體式縱梁結構,遠超國家標準的后 尾防撞距離。我司后封頭到保險杠的距離 在 50cm以 上 , 其 他 廠 家 均 在 20cm左
3、主動后防撞技術(選裝)——通過雷達傳感器,實施感知后車 行駛速度和位置,當后車超過安全距離時,通過聲光報警,提示后 車,實現后尾主動防撞預警。后尾主動防撞預警(選裝)
空氣動力學氣動套件
1、護肩斜切,導流技術;2、擋泥板整體化,縮小與輪胎的距離; 3、優化前封頭曲率,減少風阻;4、實現風阻減少,降低油耗0.8L/百公里。
整車電氣路安全設計
1、特種防爆阻燃線束--保證運輸安全,使用壽命更長久; 2、電路、氣路分離設計--維修方便,安全性能高。

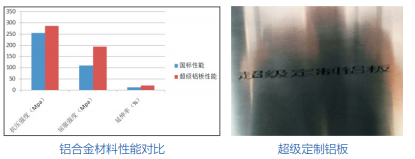

超級鋁板
1、 的超級鋁板,材料力學性能比國標值高出30%; 2、更小的屈強比,使得罐體板材具有極大強度儲備, 無懼極限情況下的考驗。 中集研究院材料學研究成果,和板材廠家聯合開發
超輕設計
輕量化設計,整車比同類競品輕0.2噸左右。
1、無付梁結構,取消了上車架大梁,將降低的重量用在罐體需要特別加強的地方,體現罐體安全優先;
2、鋁合金擋泥板、側防護、后防護、儲氣筒的應用,將整車的自重降至最輕。
超長路試
為確保結構的強度和耐久,我司制作了6臺原型試驗車,在國內開放道路和封閉強化道路上進行耐久和強度測試。 其中,開放道路測試10萬公里,封閉強化道路測試2萬公里,無論從強度還是耐久性,鋁神一號都經得起考驗。
智能制造
全面的三維應用
1、設計前充分模擬仿真產品細節,直觀體現產品各項要求是否符合客戶需求;
2、三維建模提前防范設計上的漏洞,確保結構合理,避免返工;
3、三維模型與機器人工作站聯動,實現機器人自動焊接,提供焊接質量和效率;
4、三維設計可以確保部件之間的彼此配合更合理,有效提升車輛的整車性能;
5、CAE受力分析可以提前識別部件的強弱程度,有效的提前進行結構優化;
6、可確保用料最合理,自重最優。
超長質保
因?yàn)樵谛陆Y(jié)構,新工藝,超長的車輛道路測試的大量投入, 因此我們可以為客戶提供罐體的超長質保。
產品制造硬件保障
激光下料精度高,提升到0.01mm 鏡面切 口,無需打磨;切口無缺陷,無應力集 中;激光切割熱熔面積小,元素?zé)o變化, 鋼性不損失。
大跨距、雙機器人焊接工作站,實現罐體 所有外觀焊縫自動焊;焊接持續性高,焊 縫X射線探傷合格率100%,外觀美觀;效 率提升一倍以上。
液罐車焊接車間IOT:生產設備互聯生產
1、設備運行狀態實現實時監控;
2、設備運行狀態的遠程控制、按計劃自動停機;
3、生產設備關鍵性零部件壽命監控;
4、日、周、月能耗、運轉等情況自動化報表生成。
車輛檢測保障
車輛檢測中心檢驗 全面、徹底的檢測電氣路的狀況; 尺寸的紅外線測量,確保出廠上牌的一次 合格率≥98%;
制動力的檢測,確保行駛的安全性; 載荷的驗證,確保車輛行駛的穩定性。
